倉敷內徑研磨機

倉敷機械株式會社 (KURAKI CO., LTD)
內徑精密研磨加工機
加工優勢：
  1. 鑽石 / CBN刀具使用 ONE PASS加工方式
  2. 確保穩定的產出效益
  3. 寬廣的加工能力 (薄件 / 厚件 / 連動多孔均可加工)
  4. 最短的製程時間，可設計全自動化作業
  5. 最小的設備使用空間
  6. 最經濟的單位成本
倉敷機械在日本擁有悠久歷史，其著名的搪磨設備搭載專利之振動搪磨系統one pass 的加工方式，搭配震動研削可提供高精度（圓筒度、真圓度），即便是開槽工件，細長比超過6:1以上之產品、內徑研磨無法完成的工件，我們可以運用搪磨輕易的完成加工。
高精度、高剛性、高生產為自豪的倉敷內徑精密加工專用機

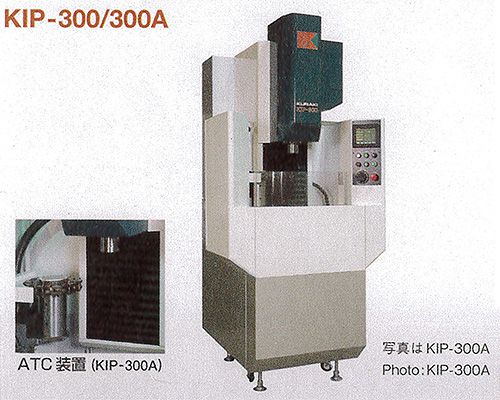

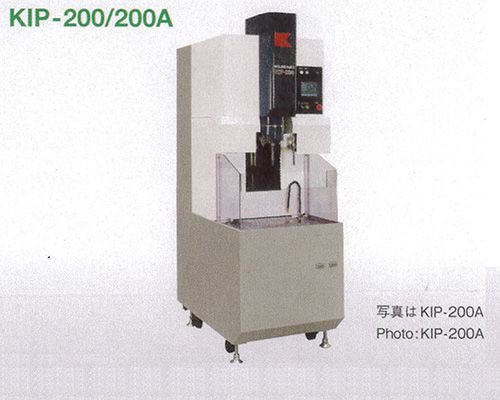

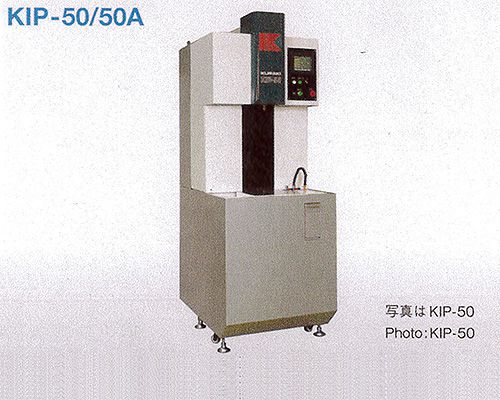

KIP-50 / 50A, KIP-200 / 200A, KIP-300 / 300A
  1. 專為小徑開發的生主軸裝置革新技術、高精度夾具、對於刀具交換有良好的精度 (KIP-50 / 200 / 300)
  2. 主軸的迴轉跟Z軸方向的震動是個別驅動，對於刀具選擇最適合的條件 (KIP50 / 200)
  3. 刀具的自動擴張裝置(選配)，能夠大幅縮短加工時間。
  4. 機器安裝面積小，有輪子設計可自由移動。
  5. 操作台為彩色觸控螢幕，操作簡單。
  6. 手動轉盤為標準配件，刀尖對刀容易
  7. 透過ATC自動換刀裝置(選配)，可達到加工時間縮短(選配自動換刀時，則不能同時追加刀具自動擴張裝置)。
KIP-300N
  1. 搭配線性馬達低周波震動加工，可調整到最適合的震動條件(周波數、振福、相位)
  2. 工件比起有追加高周波震動加工裝置(選配)，工具壽命大幅增加(比起無加裝提升五倍)
  3. 使用高精度主軸，加工物件真圓度、圓筒度大幅上升。
  4. 利用油流動來達到主軸外部溫度控制，抑制熱位移。
  5. 刀具的自動擴張裝置(選配)，能大幅提升稼動率。

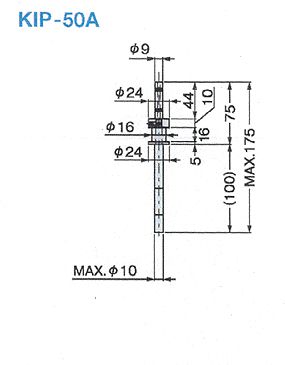

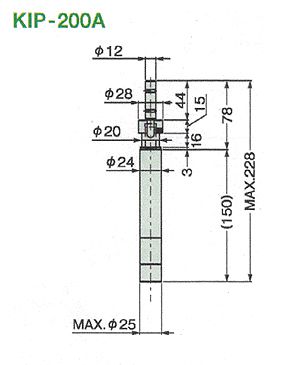

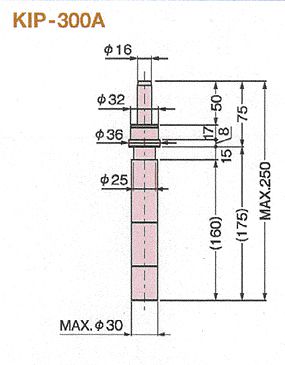

ATC刀具尺寸圖
加工範例

50年以上的機械製造工藝傳承，所誕生的KIP系列呈現出各式內徑精密加工機。下表顯示多種加工成果，可對應多種加工材料(鑄鐵、高碳合金鋼、鋁合金、白鐵、銅合金、陶瓷)，根據加工成果提供最適合的裝置，刀具、治具、及自動化。

業種Industries 汽車Autombile 油壓設備Hydraulic equipment 陶瓷Ceramics
品名Part 噴嘴Injector 齒輪Gear 套管Sleeve 閥體Hyd.Valve body 套管Sleeve / bushing
形狀Sshape
寸法Dimensions φ 6 x 23mm φ 6 x 20mm φ 10 x 65mm φ 18 x 50mm φ 2.5 x 12mm
材質Materials SUS 440C SCM220 鋁合金 / Alminum FCD500 陶瓷 / Ceramics
加工工程數Number of processes 3 3 2 2 4
加工工時間Machining time 18秒 / sec 12秒 / sec 12秒 / sec 30秒 / sec 18秒 / sec
加工精度Machining accuracy 真圓度Roundness 0.2μm 0.3μm 0.5μm 0.6μm 1.0μm
圓筒度Cylindrivality 0.4μm 0.5μm 1.5μm 2.0μm 1.0μm
面粗度Roughness Rz 0.2μm Rz 0.5μm Ra 0.7μm Rmax 1.5μm Rz 0.8μm
加工取代Stock removal 30μm 80μm 50μm 30μm 10μm
機種Models KIP-50 KIP-300 KIP-300 KIP-300 KIP-50
